Shan yo 촉각 사용메탈 돔의 특징

- 디자인: 4개의-다리 디자인은 PCB, 연성 회로 및멤브레인 스위치.

- 성능: Circle 및 Oblong 시리즈 돔에 비해 더 나은 클릭감과 더 긴 수명 주기를 제공합니다. F- 시리즈 돔의 높이는 동일한 직경, 힘, 클릭 비율을 갖는 다른 돔보다 높습니다.

- 맞춤화: 트립 포스, 리바운드/리턴 포스, 클릭, 이동 및 높이는 고객 요구 사항에 따라 조정될 수 있습니다.

샨요스냅 돔: 혁신적금속 돔우수한 성능으로

금속 돔은 스냅 돔, 금속 돔 또는 스냅 돔으로도 알려져 있습니다. 기존의 실리콘 버튼에 비해 전도성 필름은 더 나은 느낌과 긴 수명을 제공합니다. 또한 전도성 필름을 활용해 다양한 종류의 스위치 생산 효율을 간접적으로 향상시킬 수도 있다. 팟 칩 버튼의 금속 파편은 PCB 보드의 전도성 부분(주로 회로 보드의 금색 핑거 위)에 있습니다. 누르면 파편의 중심점이 오목하게 되어 PCB의 회로와 접촉하여 루프를 형성하고 전류가 흐르게 되어 제품 전체가 정상적으로 작동할 수 있습니다. 이것이 작동하는 방식입니다

사각 금속 돔: 일반적으로 자동차 버튼에 사용되며 힘은 일반적으로 280gf입니다.

현재 크기는 3*3mm, 5*5mm, 7.4*7.4mm, 8.7*8.7mm입니다.

금속 돔

독특한 링 기능이 상단에 눌러져 있는 4개의 다리가 있는-돔입니다. 스냅 돔 스위치의 독특한 디자인은 기존 스냅 돔에 비해 확실한 장점을 제공합니다.

성능금속 돔

TC-시리즈 돔의 중요한 장점 중 하나는 액추에이터가 중앙에서 벗어나 있는 경우에도 일관되게 작동할 수 있다는 것입니다.- 기존의 금속 돔은 작동력이 중앙에서 벗어나 적용되면 성능 변화가 발생하여{3}}일관되지 않은 촉각 피드백이 발생하는 경우가 많습니다. 그러나 TC-시리즈 돔은 이러한 한계를 극복하여 정확하고 일관된 작동이 필요한 응용 분야에 매우 중요한 안정적이고 균일한 응답을 제공합니다.

폭넓은 적용금속 돔

TC-시리즈를 포함한 금속 돔은 다양한 응용 분야에서 중요한 역할을 합니다. 여기에는 다음이 포함됩니다.

1. 단일 키메탈 돔: TC-시리즈 돔은 안정적인 촉각 피드백과 일관된 성능이 필수적인 단일 키 애플리케이션에 이상적입니다. 혁신적인 디자인으로 각 키 누름이 정확하게 등록되어 사용자 경험이 향상됩니다.

2. 금속 시트메탈 돔제작업체: 금속판 돔 전문 제작업체에게 TC-시리즈는 탁월한 옵션을 제공합니다. 역방향 딤플 디자인은 통합이 쉽고 일관된 성능을 제공하므로 제작자가 선호하는 선택입니다.

3. 전자 장치의 일반적인 용도: TC-시리즈 돔은 리모콘, 멤브레인 스위치 및 키패드와 같은 전자 장치에 널리 사용됩니다. 안정적인 성능을 통해 이러한 장치가 효율적이고 효과적으로 작동할 수 있습니다.

금속 돔의 역할

금속 돔은 많은 전자 장치에서 중요한 구성 요소로, 사용자가 의존하는 필수 촉각 피드백을 제공합니다. 이는 사용자와 장치 사이의 기본 인터페이스 역할을 하여 각 입력이 정확하게 등록되도록 합니다. 혁신적인 디자인과 일관된 성능을 갖춘 TC{2}}시리즈 돔은 이러한 장치의 기능을 향상시켜 더욱 안정적이고 사용자 친화적으로 만듭니다.-

결론적으로 TC-시리즈 돔은 금속 돔 기술의 획기적인 발전을 의미합니다. 독특한 역방향 딤플 디자인, 일관된 성능 및 신뢰성으로 인해 다양한 응용 분야에 이상적인 선택이 됩니다. 단일 키 응용 분야, 금속 돔 제작업체 또는 다양한 전자 장치에 사용되는 TC{3}}시리즈 돔은 사용자 경험과 장치 기능을 향상시키는 데 중요한 역할을 합니다.

TC-시리즈 돔 및 해당 응용 분야에 대한 자세한 내용을 알아보거나 당사의 다양한 금속 돔 솔루션을 살펴보려면연락하다우리 전문가 팀.

맞춤형 금속 돔 작동 원리

그만큼스냅 돔일반적으로 금속 돔 또는 촉각 금속 돔 스위치라고도 합니다. 기존의 실리콘 키와 비교하여 전도성 필름은 더 나은 느낌과 더 긴 수명을 제공합니다. 또한 전도성 필름을 활용해 다양한 종류의 스위치 생산 효율을 간접적으로 향상시킬 수도 있다. 스냅 돔 스위치의 금속 스냅 돔은 PCB 보드의 전도성 부분(주로 회로 보드의 금색 핑거 위)에 있습니다. 누르면 돔의 중심점이 오목하게 되어 PCB의 회로와 접촉하여 루프를 형성하고 전류가 흐르게 되어 제품 전체가 정상적으로 작동하게 됩니다. 이것이 작동 원리입니다.

금속 돔을 선택하는 방법

C-시리즈 스냅 돔

O-시리즈 스냅 돔

T-시리즈 스냅 돔

특별한-모양의 맞춤

둥근 금속 돔:둥근 모양의 특수한 구조는 작은 점유면적을 갖는 장점이 있어 공간이 작은 전자기기에 주로 사용된다. 동시에 촉감의 반발력과 강도를 고려할 수 있으며 동시에 휴대폰, 주요 장비의 제어판 등 제품 수명이 요구되는 장소(100만 회 이상)에서는 더욱 엄격합니다.

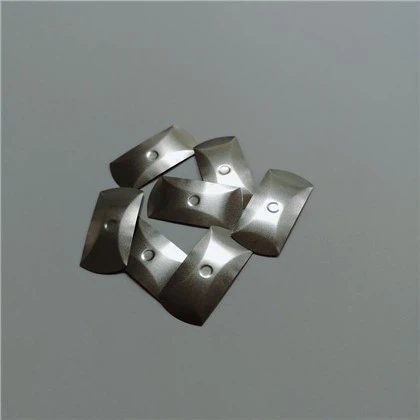

직사각형 금속 돔:둥근 돔이 사용되는 거의 모든 장소에서 사용할 수 있습니다. 그 모양은 둥근 돔의 양면 중 일부를 잘라서 만든 일정한 허리 원형이다. 디자인의 한 방향의 공간이 작고 둥근 돔을 배치할 수 없는 경우에는 그 특별함을 발휘할 수 있습니다. 직사각형 금속 돔(타원형 금속 돔, 직사각형 금속 돔)도 손에 닿는 느낌이 뛰어납니다.

4개의 다리 시리즈 금속 돔:다리가 4개 있는 돔을 말하며, 다리가 4개 있는 돔이라고도 합니다-. 비교적 큰 스트로크와 작동시 맑은 소리를 내는 메탈 돔입니다. 이 돔 시리즈는 PCB에 더 많은 공간이 있고, 버튼 위치가 크고, 이동 요구 사항이 클 때 사용할 수 있습니다. 일반적으로 휴대용 장치, 의료 장비 및 대형 은행 장비에 사용됩니다.

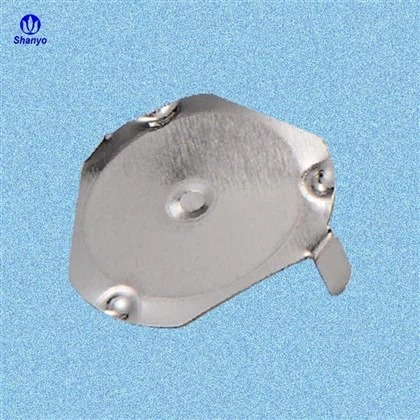

삼각형 금속 돔:작은 돔만 수용할 수 있는 작은 공간이 있고 동시에 좋은 느낌이 필요하고 더 큰 압력 요구 사항을 충족해야 하는 경우 삼각형 금속 돔이 최선의 선택입니다. 또한 발이 있는 유형과 발이 없는 유형으로 구분되며 PCB 보드의 두께와 조립 공정에 따라 선택됩니다.

특별한-모양의 맞춤형 금속 돔:메탈 돔은 크게 원형, 타원형, 삼각형, 4각 시리즈로 구분됩니다. 다른 특수 돔은 집합적으로 특수-모양의 금속 돔이라고 합니다. 금속 돔은 맞춤형-제품입니다. 모든 종류의 금속 돔은 요구 사항에 따라 맞춤 설정할 수 있습니다. 또한 특수- 모양의 금속 돔은 모양, 크기, 강도 및 기타 요구 사항에 따라 맞춤 제작할 수 있습니다. 필요하신 사항이 있으시면 Shanyo로 연락주시기 바랍니다.

모델 번호	기준	표면 처리	매개변수				짐
C-시리즈	0/1/4/5 범프	금/은/니켈 도금	지름	뇌졸중	키	생활(베어 테스트)	짐
F-시리즈	0/1/4/5 범프	금/은/니켈 도금	3-10mm	0.14-0.19 ±0.05	0.21-0.25 ± 0.05mm	>10만회	100gf-500gf
O-시리즈	0/1/4/5 범프	금/은/니켈 도금	4-20mm	0.23-0.28 ±0.05	0.26-0.36 ± 0.05mm	>10만회	100gf-600gf
T-시리즈	긴 다리/짧은 다리/다리 없음	금/은/니켈 도금	4x2.88mm ~5x4mm	0.15-0.23 ±0.05	0.21-0.29 ±0.05mm	>10만회	100gf-250gf
맞춤형 스냅 돔	특별한 모양	금/은/니켈 도금	3.15-12mm	0.15-0.19 ±0.05	0.21-0.25 ± 0.05mm	>10만회	200gt-600gf
참고: 모든 유형의 금속 돔은 요구 사항에 따라 맞춤 설정할 수 있습니다.

스냅 돔 디자인 가이드의 목차

제품
모델 번호	4-다리	4-다리	4-다리	4-다리
브랜드 이름	샤뇨	샤뇨	샤뇨	샤뇨
충돌	하나의 범프	범프 없음	범프 없음	센터 홀 디자인
스테인레스 스틸/니켈/금	스테인레스 스틸/니켈/금 /관습	스테인레스 스틸/니켈/금 /관습	스테인레스 스틸/니켈/금 /관습	스테인레스 스틸/니켈/금 /관습
직경 범위	5-20mm	5-20mm	11mm	11mm
두께	0.06-0.12mm	0.06-0.12mm	0.08-0.12mm	0.08-0.12mm
일생	500,000회 이상	500,000회 이상	500,000회 이상	500,000회 이상
색상	관습	관습	관습	관습

메탈돔 사양

연락처 구성	SPST, 평상시 열림
연락처 바운스(켜짐)	<.3ms & lt
연락처 반송(꺼짐)	<6ms & lt;
작동 온도	-55C ~ 125C
보관 온도	-55C~125
습기	0~97%(결로 없음)
접촉 저항	<100 ohms & lt;
금 또는 은도금으로	<1 ohm & lt;
전압/전류 최대	12ma @ 24V DC, RL
항복 전압	200볼트 이상

스냅 돔 디자인 가이드의 목차

제품	숫자	충돌	지름	키	여행력	두께	수명주기
	SY-M6760-4L-DP-Ni	한 번의 충돌	4.15±0.10mm	0.4±0.07mm	0.35±0.07mm	0.055mm	1000,000
	SY-M8428-4L-DP-Ni	한 번의 충돌	5.60±0.10mm	0.53±0.05mm	0.46±0.05mm	0.08mm	1000,000
	SY-H4013-4L-Ni	충돌 없음	4.0±0.05mm	0.25±0.03mm	0.20±0.03mm	0.06mm	1000,000
	SY-L8420-4L-Ni	충돌 없음	8.0±0.1mm	0.35±0.05mm	0.33±0.05mm	0.08mm	500,000
	SY-H4011-4L-Ni	충돌 없음	3.95±0.05mm	0.23±0.05mm	0.19±0.03mm	0.055mm	500,000
	SY-H4013-4L-Ni	충돌 없음	3.95±0.05mm	0.24±0.05mm	0.20±0.03mm	0.055mm	500,000
	SY-H4015-4L-Ni	충돌 없음	3.95±0.05mm	0.25±0.05mm	0.21±0.03mm	0.055mm	1000,000
	SY-H4020-4L-Ni	충돌 없음	3.95±0.05mm	0.25±0.05mm	0.22±0.03mm	0.06mm	500,000
	SY-H4023-4L-Ni	충돌 없음	3.95±0.05mm	0.26±0.05mm	0.23±0.03mm	0.07mm	500,000
	SY-H4030-4L-Ni	충돌 없음	3.95±0.05mm	0.28±0.05mm	0.25±0.03mm	0.07mm	500,000
	SY-H4008-4L-5DP-Ni	다섯 개의 범프	4.0±0.05mm	0.23±0.05mm	0.18±0.05mm	0.06mm	1000,000
	SY-H4010-4L-5DP-Ni	다섯 개의 범프	4.0±0.05mm	0.24±0.05mm	0.29±0.05mm	0.06mm	1000,000
	SY-H4013-4L-5DP-Ni	다섯 개의 범프	4.0±0.05mm	0.25±0.05mm	0.20±0.05mm	0.06mm	1000,000
	SY-H4015-4L-5DP-Ni	다섯 개의 범프	4.0±0.05mm	0.26±0.05mm	0.21±0.05mm	0.06mm	1000,000
	SY-H4508-4L-5DP-Ni	다섯 개의 범프	4.5±0.05mm	0.26±0.05mm	0.20±0.05mm	0.06mm	1000,000
	SY-H4510-4L-5DP-Ni	다섯 개의 범프	4.5±0.05mm	0.27±0.05mm	0.21±0.05mm	0.06mm	1000,000
	SY-H4513-4L-5DP-Ni	다섯 개의 범프	4.5±0.05mm	0.28±0.05mm	0.22±0.05mm	0.06mm	1000,000
	SY-H4515-4L-5DP-Ni	다섯 개의 범프	4.5±0.05mm	0.29±0.05mm	0.23±0.05mm	0.06mm	1000,000
	SY-H5008-4L-5DP-Ni	다섯 개의 범프	5.0±0.05mm	0.27±0.05mm	0.21±0.05mm	0.06mm	1000,000
	SY-H5010-4L-5DP-Ni	다섯 개의 범프	5.0±0.05mm	0.28±0.05mm	0.22±0.05mm	0.06mm	1000,000
	SY-H5013-4L-5DP-Ni	다섯 개의 범프	5.0±0.05mm	0.29±0.05mm	0.23±0.05mm	0.06mm	1000,000
	SY-H5015-4L-5DP-Ni	다섯 개의 범프	5.0±0.05mm	0.30±0.05mm	0.24±0.05mm	0.06mm	1000,000
	SY-M5027-4L-5DP-Ni	다섯 개의 범프	5.0±0.05mm	0.34±0.05mm	0.29±0.05mm	0.07mm	1000,000
	SY-H4020SQ-Ni	충돌 없음	3.3±0.05mm	0.27±0.05mm	0.22±0.05mm	0.055mm	1000,000
	SY-M5017SQ-DP-Ni	한 번의 충돌	4.35±0.05mm	0.28±0.05mm	0.25±0.05mm	0.60mm	1000,000
	SY-M8530SQ-DP-Ni	한 번의 충돌	8.5±0.1mm	0.46±0.05mm	0.40±0.05mm	0.10mm	300,000
	SY-M8530SQ(3.1홀)-Au	중앙 구멍	8.5±0.1mm	0.45±0.05mm	0.40±0.05mm	0.10mm	300,000
	SY-M8530SQ(3.1홀)-Ni	중앙 구멍	8.5±0.1mm	0.47±0.05mm	0.42±0.05mm	0.10mm	300,000
	SY-M6523SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.34±0.05mm	0.31±0.05mm	0.08mm	500,000
	SY-M6513SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.40±0.05mm	0.37±0.05mm	0.06mm	500,000
	SY-M6516SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.34±0.05mm	0.31±0.05mm	0.08mm	500,000
	SY-M6523SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.34±0.05mm	0.31±0.05mm	0.08mm	500,000
	SY-M6532SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.38±0.05mm	0.35±0.05mm	0.08mm	500,000
	SY-M6525SQ(2.6홀)-Ni	중앙 구멍	6.5±0.1mm	0.39±0.05mm	0.33±0.05mm	0.08mm	1000,000
	SY-M6218SQ(1.5홀)-Ni	중앙 구멍	6.2±0.1mm	0.54±0.15mm	0.24±0.05mm	0.10mm	500,000
	SY-M6220SQ(1.5홀)-Ni	중앙 구멍	6.2±0.1mm	0.55±0.15mm	0.25±0.05mm	0.10mm	500,000
